EKO-JBG2
Brand/brandgasspjäll EI 120/EI 120 S
Brand/brandgasspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar.
Produktinformation

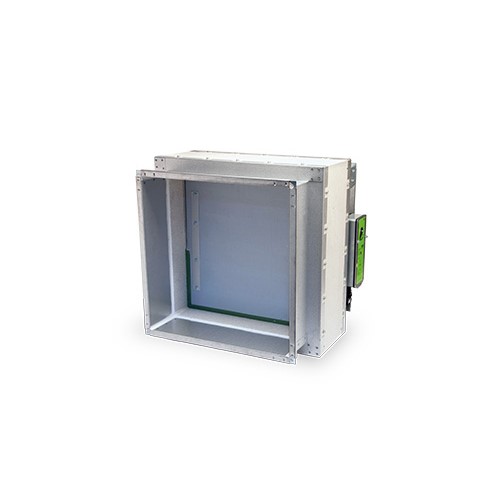

Brand/brandgasspjäll EKO-JBG2 levereras som standard med gejd- eller flänsanslutning. Spjället är försett med fabriksmonterat elektriskt ställdon med fjäderåtergång, ändlägeskontakter och termisk sensor.
Brand/brandgasspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar. Spjället monteras i brandavskiljande byggnadsdelar utförda enligt brandteknisk klass EI 120S bestående av godkända lättväggs- eller betongkonstruktioner.
EKO-JBG2 levereras som standard i förzinkad stålplåt (C2) med spjällblad och hölje av obrännbart material.
Brand/brandgasspjäll EKO-JBG2 är testat av SP och godkänt av SP Certifiering, CE-märke 0402-CPR SC0400- 13 och P-godkännande SC0408-13.
Egenskaper
- Brandklass EI 120/EI 120 S
- Påmonterat säkerhetsställdon 24V eller 230V
- Två inspektionsluckor gör det vändbart och enkelt att installera utan att behöva ta hänsyn till ställdonssida.
- Ventilationskanalen kan lämnas helt utan brandisolering.
- CE-märkt
- P-märkt
Materialval
- Förzinkad stålplåt (C2) – Standard
- ZinkMagnesium ZM120 (C4)
- Rostfritt syrafast EN 1.4404
- ZinkMagnesium ZM310 (C5)
Godkännanden
Bedömningar
Specifikation
| Så här beställer du EKO-JBG2 |
|---|
|
Brand-/brandgasspjäll EKO-JBG2-A-B-C-D A – Storlek B – Material C – Anslutning D – Ställdon Exempel: EKO-JBG2-400x200-1-2-1 |
Standardstorlekar
| A eller B | C | Antal delning n | D |
|---|---|---|---|
| 200 | 120 | 0 | 0 |
| 250 | 145 | 0 | 0 |
| 300 | 170 | 0 | 0 |
| 350 | 195 | 0 | 0 |
| 400 | 120 | 1 | 0 |
| 450 | 145 | 1 | 0 |
| 500 | 170 | 1 | 0 |
| 550 | 195 | 1 | 20 |
| 600 | 120 | 2 | 45 |
| 650 | 145 | 2 | 70 |
| 700 | 170 | 2 | 95 |
| 750 | 195 | 2 | 120 |
| 800 | 120 | 3 | 145 |
| 850 | 145 | 3 | 170 |
| 900 | 170 | 3 | 195 |
| 950 | 195 | 3 | 220 |
| 1000 | 120 | 4 | 245 |
| 1050 | 145 | 4 | – |
| 1100 | 170 | 4 | – |
| 1150 | 195 | 4 | – |
| 1200 | 120 | 5 | – |
