EKO-MME/SME
Styr- och övervakning


EKO-MME hanterar upp till 200 spjällmoduler och 400 spjäll, medan EKO-SME ger individuell kontroll och integrering med rökdetektorer.



Produktinformation

EKO-MME fungerar som centralenhet och kan styra och övervaka upp till 200 spjällmoduler och totalt 400 spjäll, medan EKO-SME ger kapslad kontroll för individuella spjäll och integrering med rökdetektorer.

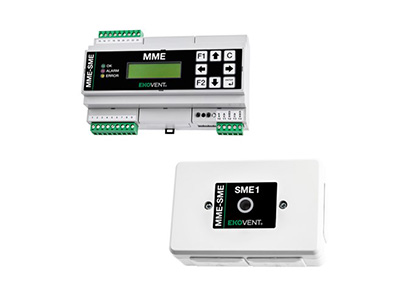

EKO-MME

EKO-MME är en centralenhet som används för en central för spjällmoduler, EKO-SME. Till EKO-MME kan 100 EKO-SME anslutas. Med expansionsmodul R30 kan ytterligare 100 spjäll anslutas. EKO-MME kan hantera upp till två R30 expansionsenheter dvs totalt 400 spjäll. Kommunikation mellan EKO-MME och EKO-SME sker via en tretrådskabel (24VAC-GND-SIOX).

EKO-MME har åtta inbyggda digitala I/O (fyra ingångar och fyra reläutgångar). EKO-MME kan acceseras som en slavenhet via Ethernet eller MODBUS TCP mot överordnat system. EKO-MME har en display och knappsats för att kunna kontrollera status, konfigurera systemet, motionera brandspjällen och återställa rökdetektorer.


EKO-PRO-SME

EKO-SME1 är avsedd att användas i ett nätverk tillsammans med centralenhet EKO-MME för styrning och övervakning. EKO-SME1 är en kapslad spjällmodul avsedd för ett spjäll och en rökdetektor samt ingång för NTC och RD styrning. När en rökdetektor indikerar brand stängs spjället som är anslutet till modulen. Spjäll-modulen kommunicerar via en gemensam tretrådsledning för 24 V AC/DC och busskommunikation. Spjället motioneras var 48:e timme (inställbart).

EKO-SME2 kan hantera två brand-/brandgasspjäll och en rökdetektor (-slinga). När en rökdetektor indikerar brand stängs brandspjällen som är anslutna till modulen.


Egenskaper

EKO-MME
  • Statusavläsning
  • Systemkonfiguration
  • Moduladressering
  • Sektionering av upp till 99 brandceller
  • Motionering
  • Kommunicerar med överordnat system via MODBUS TCP
  • Kan anslutas till Ethernet (TCP/IP)

EKO-SME
  • Anslutning för bus och matning
  • Ingång NTC
  • Ingång för rökdetektor
  • Anslutning för 24 V ställdon
  • Lysdiod för driftindikering
  • Hanterar även reglerande spjäll
  • Kan levereras fabriksmonterad på spjäll

Bedömningar


Så här beställer du EKO-MME

Centralenhet EKO-MME-A

A – Utförande
1 = Okapslad
2 = Kapslad (Apparatlåda 6E00 och Centralenhet MME)

Tillbehör
Transformator T24VAC 100VA - PS100LF
Expansionsmodul R30 - 8R30:004

Exempel: Centralenhet EKO-MME-1 med transformator T24 V AC 100 VA och Expansionsmodul R30



Så här beställer du EKO-SME

Spjällmodul EKO-SME-A-B

A – Utförande
1 = För styrning av 1 spjäll
2 = För styrning av 2 spjäll

B – Montering
1 = Monterat på spjäll
2 = Omonterat

Spjällmodulen kan monteras på spjället direkt från fabrik.
Då kommer spjället färdigkopplat och endast anslutningar till nätverk och matning krävs.

Exempel: Spjällmodul EKO-SME-1-1
