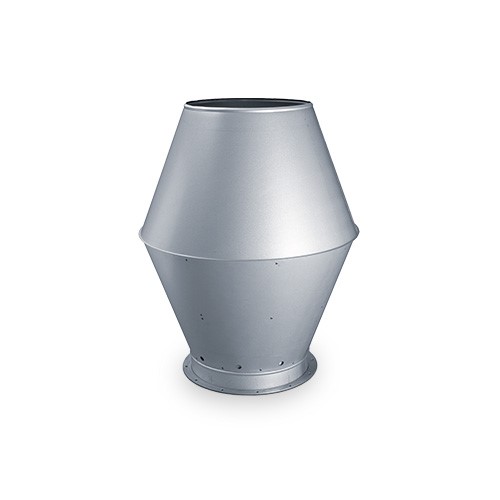

EKO-HJ
Avluftshuv


Cirkulär avluftshuv för användning i komfort- och industrianläggningar.



Produktinformation

EKO-HJ består av anslutningsrör, kona och mantel. Anslutningsröret är anpassat till standard spirorör. Huven tillverkas med påskjutanslutning upp till storlek 315, därefter med fläns som standard. EKO-HJ är försedd med invändig vattenavledare som försvårar för vatten att tränga in då frånluftsfläkten ej är i drift. Lämpligt tryckfall är 40-120 Pa.

För anpassning till takgenomföring EKO-T skall huven kompletteras med bottenplatta med infästningsram. Större huvar, fr. o.m. storlek 400, är försedda med öglor för lyft och wirestagning.

EKO-HJ tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.

Köp här Kontakta oss

Egenskaper

  • Storlekar från 100 mm till 1500 mm
  • Tillverkas i ZinkMagnesium ZM120 (C4) som standard
  • Invändig vattenavledare
  • Passar med övergång till takgenomföring EKO-T och EKO-TR
  • Kan fås i lackerat utförande
  • Finns med i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-HJ

Avluftshuv EKO-HJ-A-B-C-D-E

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)
7 = ZinkMagnesium ZM310 (C5) RRP

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (Ange RAL-kulör)

D – Anslutningsutförande
1 = Fläns
2 = Stos

E – Tillbehör
1 = Motfläns
2 = Bottenplatta med infästningsram
3 = Takgenomföring EKO-T
4 = Takgenomföring EKO-TR
5 = Lyft-/stagöglor för storlek 100-315

Exempel: Avluftshuv EKO-HJ-125-1-1-1-1



Standardstorlekar och val av Takgenomföring EKO-T, EKO-TR

EKO-HJ ØA ØB CStos CFläns ◻D ◻E Välj EKO-T Välj EKO-TR Vikt (kg)
100 100 195 225 200 380 355 3 10 3
125 125 240 570 245 380 355 3 12 4
160 160 310 360 335 380 355 3 16 4
200 200 375 450 425 380 355 3 20 6
250 250 450 600 575 480 455 4 25 8
315 315 565 660 635 580 555 5 31 11
400 400 725 - 875 580 555 5 - 19
500 500 905 - 1100 680 655 6 - 32
560 560 1010 - 1235 780 755 7 - 41
630 630 1140 - 1395 880 855 8 - 56
710 710 1290 - 1575 980 955 9 - 70
800 800 1455 - 1775 980 955 9 - 95
900 900 1675 - 2050 1080 1055 10 - 115
1000 1000 1860 - 2300 1180 1155 11 - 140
1250 1250 2310 - 2815 1480 1455 14 - 220
1500 1500 2760 - 3350 1680 1655 16 - 310
