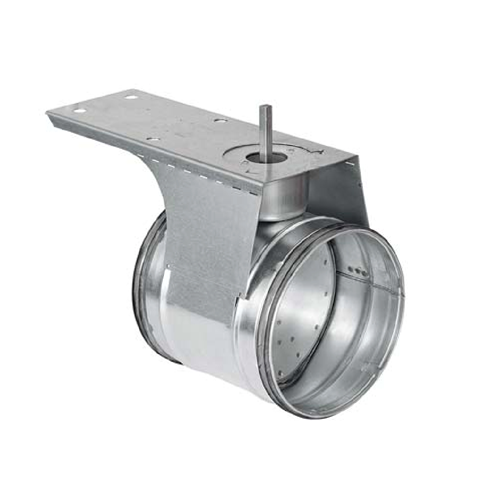

EKO-DTHU
Avstängningsspjäll med motorhylla




Produktinformation

Ø 80–1000 är uppbyggt av ett DTU-spjäll med påmonterad kombimotorhylla KOMHY. Spjället saknar vred och har förlängd axel för att slippa behovet av vredförlängaren VREDF.

Ø 80–315 uppfyller tryckklass C i stängt läge.
Ø 400–630 uppfyller tryckklass B i stängt läge.
Ø 800–1000 uppfyller tryckklass A i stängt läge.

Tillverkas som standard i Varmförzinkad Fz (C3).

Köp här Kontakta oss

Materialval

Rostfritt EN 1.4404
Varmförzinkad Fz (C3) - Standard

Bedömningar

Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-DTHU

Avstängningsspjäll med motorhylla EKO-DTHU-A-B-C

A – Storlek
Storlek enligt måttabell. (Ød1)

B – Material
4 = Rostfritt EN 1.4404
6 = Varmförzinkad Fz (C3) - Standard

C – Ställdon
1 = Utan påmonterat elektriskt ställdon
2 = Med påmonterat elektriskt ställdon

Exempel: Avstängningsspjäll med motorhylla EKO-DTHU-200-6-2



Standardmått och vikt

Ød1 nom l [mm] M (Nm) m (kg*) Täthetsklass förbi stängt blad Axeldimension ▢ (mm)
80 100 2,0 0,67 4 8
100 100 2,0 0,75 4 8
125 100 2,0 0,90 4 8
160 100 2,0 1,11 4 8
200 100 2,0 1,41 4 8
250 100 3,0 1,89 4 8
315 100 4,0 2,51 4 8
400 100 8,0 4,02 4 8
500 115 10,0 6,44 4 8
630 115 15,0 9,17 4 8
800 230 40,0 20,7 4 21
1000 230 60,0 32,6 4 21
