EKO-JR
Injusterings- och avstängningsspjäll

Ett injusterings- och avstängningsspjäll för cirkulära ventilationskanaler.

Produktinformation

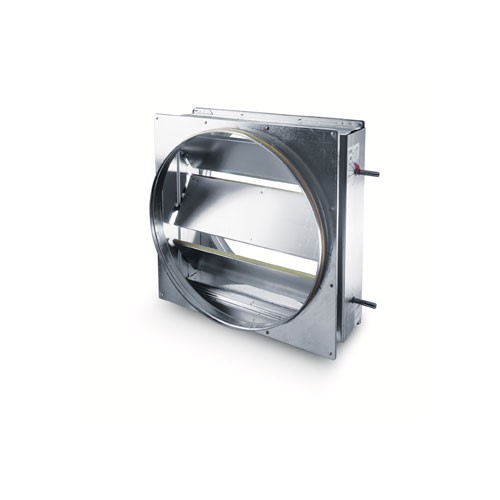

EKO-JR är ett injusterings- och avstängningsspjäll för cirkulära ventilationskanaler. EKO-JR består av ett standardspjäll typ EKO-J med påmonterade plåtstosar. Spjällbladen är sammankopplade via ett länksystem på ramens utsida. Länksystemet skyddas av en täckplåt.

Spjäll enligt klass 1 används för justering och reglering av luftflöden. Klass 3-spjäll används som avstängningsspjäll, medan klass 4-spjäll används i anläggningar med särskilt höga krav på täthet.

Köp här Kontakta oss

Egenskaper

Täthetsklass 1-4
Tryckklass A-C, (tryckklass A standard)
Kan utföras med isolerade blad och isolerad sarg
Standardstorlekar 125 mm - 1250 mm
Levereras med gejd- eller flänsanslutning
Max lufttemperatur för standardspjäll 100°C. Spjäll för högre temperaturer kan levereras
Levereras som standard med hylla för ställdon
Finns i MagiCAD

Materialval

ZinkMagnesium ZM120 (C4) - Standard
Rostfritt EN 1.4404 (C5)
ZinkMagnesium ZM310 (C5) RRP
ZinkMagnesium ZM120 (C4) *)

*) Se materialspecfikation

Bedömningar

Sundahus

Byggvarubedömning

Specifikation

Så här beställer du EKO-JR
Jalusispjäll EKO-JR-A-B-C-D-E-F A – Storlek Enligt tabell B – Täthetsklass 1 = Klass 1 2 = Klass 3 3 = Klass 4 C – Tryckklass 1 = Tryckklass B - Standard 2 = Tryckklass C (Max täthetsklass 3) D – Material 1 = ZinkMagnesium ZM120 (C4) - Standard 4 = Rostfritt EN 1.4404 (C5) 5 = ZinkMagnesium ZM310 (C5) 7 = ZinkMagnesium ZM310 (C5) RRP 9 = ZinkMagnesium ZM120 (C4) ) E – Anslutning* 1 = Nippel 2 = Fläns F – Tillbehör 0 = Utan tillbehör 1 = Handreglage/Spakreglage) 2 = Stångreglage 3 = Påmonterat ställdon (ställdon specificeras separat) 4 = Isolerade blad (max täthetsklass 3 och tryckklass B) 5 = Isolerade blad och sarg (max täthetsklass 3 och tryckklass B) Kombination av flera tillbehör specificeras i klartext Exempel: Jalusispjäll EKO-JR-250-1-1-1-1-0 ) Se materialspecifikation

Så här beställer du EKO-JR

Jalusispjäll EKO-JR-A-B-C-D-E-F

A – Storlek
Enligt tabell

B – Täthetsklass
1 = Klass 1
2 = Klass 3
3 = Klass 4

C – Tryckklass
1 = Tryckklass B - Standard
2 = Tryckklass C (Max täthetsklass 3)

D – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
4 = Rostfritt EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5)
7 = ZinkMagnesium ZM310 (C5) RRP
9 = ZinkMagnesium ZM120 (C4) *)

E – Anslutning
1 = Nippel
2 = Fläns

F – Tillbehör
0 = Utan tillbehör
1 = Handreglage/Spakreglage*)
2 = Stångreglage
3 = Påmonterat ställdon (ställdon specificeras separat)
4 = Isolerade blad (max täthetsklass 3 och tryckklass B)
5 = Isolerade blad och sarg (max täthetsklass 3 och tryckklass B)

Kombination av flera tillbehör specificeras i klartext

Exempel: Jalusispjäll EKO-JR-250-1-1-1-1-0

*) Se materialspecifikation
