EKO-HR
Uteluftshuv - Avluftshuv


Avsedd att användas för ute- och avluft i komfort- och industrianläggningar.



Produktinformation

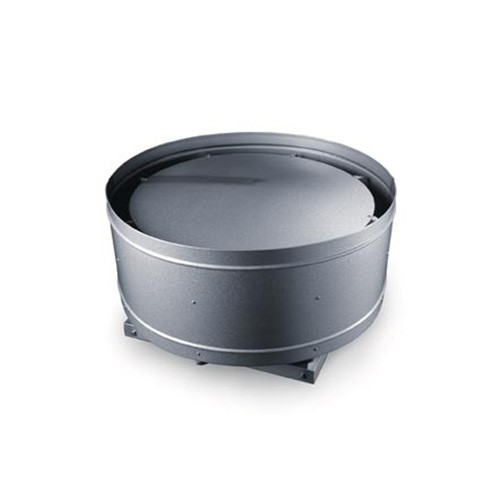

EKO-HR är avsedd att användas för ute- och avluft i komfort- och industrianläggningar. Huven monteras på isolerad takgenomföring eller på ett färdigt trä- eller betongfundament. Huven består av en rund mantel, takkupol, sidobeslag och en fyrkantig bottenplatta. Lämpligt tryckfall för uteluft är 10-40 Pa och för avluft 10-80 Pa.

EKO-HR tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.


Egenskaper

  • Tillverkad enligt gällande bestämmelser i VVS AMA 98.

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar


Specifikation

Så här beställer du EKO-HR

Takhuv EKO-HR-A-B-C

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)
7 = ZinkMagnesium ZM310 (C5) RRP

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

Exempel: Takhuv EKO-HR-40-1-1



Standardstorlekar och val av Takgenomföring EKO-T

EKO-HR ◻A ØB C ØD ◻E Välj EKO-T Vikt (kg)
20 480 200 240 500 455 4 9
25 480 250 300 605 455 4 11
30 580 315 320 700 555 5 15
40 580 400 345 815 555 5 20
50 880 500 470 1190 855 8 34
60 880 630 500 1190 855 8 39
