Avluftshuv EKO-HRA

EKO-HRA
Avluftshuv


Avsedd att användas för avluft i komfort och industrianläggningar.



Produktinformation

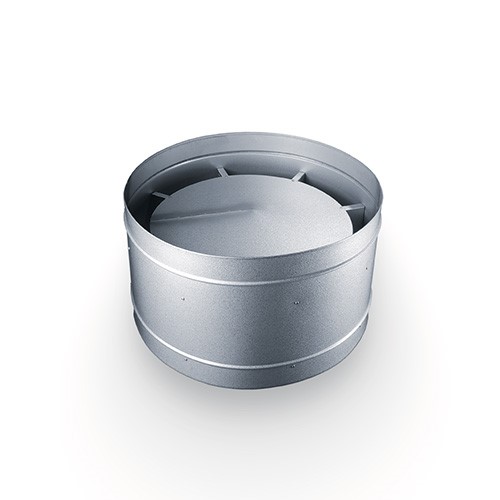

Takhuv EKO-HRA är avsedd att användas för avluft i komfort och industrianläggningar. Den är utformad så att luftströmmen i huvudsak riktas uppåt. Huven består av anslutningsrör, kupol och mantel. Anslutningskanalen är anpassad till standard spirokanal. Större storlekar har fläns som standard. Huven kan kombineras med bottenplatta. Lämpligt tryckfall är 10-100 Pa.

EKO-HRA tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.


Egenskaper

  • Uppfyller VVS AMA 16-standarder.
  • Har gallerlameller och smådjurssäkert trådnät.
  • Tillverkad utan synliga hörnprofiler.
  • Kan anpassas för höghastighetsluftkastning.
  • Sluttande tak för effektiv vattenavrinning.

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Koppar
  • Rostfritt EN 1.4404
  • ZinkMagnesium ZM320 (C5)

Bedömningar


Så här beställer du EKO-HRA

Avluftshuv EKO-HRA-A-B-C-D-E

A – Storlek
Enligt tabell

B – Material
 1 = ZinkMagnesium ZM120 (C4)
3 = Koppar
4 = Rostfritt EN 1.4404
5 = ZinkMagnesium ZM320 (C5)

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (Ange RAL-kulör)

D – Anslutningsutförande
1 = Fläns
2 = Stos

E – Tillbehör
1 = Motfläns
2 = Bottenplatta med infästningsram
3 = Takgenomföring EKO-T
4 = Takgenomföring EKO-TR

Exempel: Avluftshuv EKO-HRA-40-1-1-1-1



Standardstorlekar och val av Takgenomföring EKO-T, EKO-TR

EKO-HRA ØA ØB C ◻D ◻E F Välj EKO-T Välj EKO-TR Vikt (kg)
10 100 170 170 380 355 80 3 10 3
12 125 210 195 380 355 80 3 12 3
16 160 270 235 380 355 80 3 16 4
20 200 335 300 380 355 80 3 20 6
25 250 430 355 480 455 80 4 25 8
31 315 525 450 580 555 100 5 31 10
40 400 710 510 580 555 100 5 - 18
50 500 865 610 680 655 100 6 - 24
63 630 1100 760 880 855 100 8 - 43
80 800 1400 935 980 955 100 9 - 72
90 900 1550 1000 1080 1055 100 10 - 90
100 1000 1750 1050 1180 1155 100 11 - 110
125 1250 2150 1300 1480 1455 100 14 - 260
