Takgenomföring EKO-T

EKO-T
Takgenomföring


Används med ute- eller avluftshuvar och takfläktar.



Produktinformation

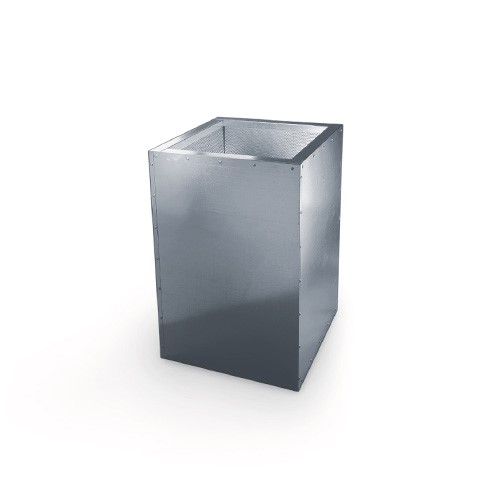

Takgenomföring EKO-T är avsedd att användas tillsammans med ute- eller avluftshuvar samt takfläktar.

EKO-T är avsedd att användas till ute- och avluftshuvar i kombiutförande. Standardmässigt är EKO-T invändigt isolerad med 50 mm, vilket motsvarar brandteknisk klass EI30 och kan även levereras med 100 mm isolering, motsvarande brandteknisk klass EI60. Dessutom har EKO-T en invändig ytbeklädnad av perforerad plåt som standard. Som tillbehör finns en inbyggd kabelkanal för enkel elanslutning av takfläkten.

EKO-T är som standard tillverkad i ZinkMagnesium ZM120 med invändig ytbeklädnad av förzinkad stålplåt.


Egenskaper

  • Finns i storlek från 3 till 21.
  • Har i standardutförande 50 mm invändig isolering motsvarande brandteknisk klass EI30 med invändig perforerad plåt.
  • Kan utföras med invändig isolering motsvarande EI60
  • Standardhöjd 800 mm (kan anpassas)
  • Gejdsanslutning i underkant
  • Takgenomföringen kan fr. o.m. storlek 4 utföras med ljudbafflar.
  • Kan tillverkas i andra mått och materialutföranden
  • Takgenomföringen levereras med två fästvinklar för anpassning till aktuell taklutning
  • Från storlek 4 levereras takgenomföringen med lyftöglor
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120/ZM120 (C4)
  • Rostfri syrafast Rsf/Rsf
  • ZinkMagnesium ZM310/ZM310 (C5)
  • ZinkMagnesium ZM120/Fz (C2) - Standard
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar


Så här beställer du EKO-T

Takgenomföring EKO-T-A-B-C-D-E-F

A – Storlek
Storlek, se måttabell

B – Material utv/inv
1 = ZinkMagnesium ZM120/ZM120 (C4)
2 = Rostfri syrafast Rsf/Rsf
5 = ZinkMagnesium ZM310/ZM310 (C5)
6 = ZinkMagnesium ZM120/Fz (C2) - Standard
7 = ZinkMagnesium ZM310 (C5) RRP

C – Invändig ytbeklädnad
1 = Slät
2 = Perforerad - Standard

D – Brandklass
1 = 50 mm motsvarande EI30
2 = 100 mm motsvarande EI60

E – Kanal för kabeldragning
1 = Utan kabelgenomföring KGF
 2 = Med kabelgenomföring KGF (Vid val av utförande med KGF ingår alltid 2 st kabelgenomföringar)

F – Tillbehör
0 = Utan tillbehör
1 = Med jalusislutare
2 = Cirkulär anslutning
3 = Med ljudbafflar

Exempel: 1 st EKO-T-7-1-2-1-1-0
(Andra längder än 800 mm, eller andra materialval anges i klartext)



Standardmått och vikt

EKO-T A

B Isolering, mm
50 1)

B Isolering, mm
100 2)

Vikt El 30 (kg) Vikt El 60 (kg) Vikt El 30 med LB Vikt El 60 med LB
3 300 200 100 19 24 - -
4 400 300 200 26 32 30 36
5 500 400 300 32 40 37 45
6 600 500 400 39 49 48 57
6,5 650 550 450 43 53 50 60
7 700 600 500 46 57 52 63
8 800 700 600 52 66 63 75
9 900 800 700 59 74 75 89
9,5 950 850 750 63 78 76 92
10 1000 900 800 66 82 78 94
11 1100 1000 900 72 91 91 108
12 1200 1100 1000 79 99 99 118
13 1300 1200 1100 85 108 112 132
14 1400 1300 1200 92 116 120 143
15 1500 1400 1300 98 124 128 153
16 1600 1500 1400 105 133 144 169
17 1700 1600 1500 111 141 146 173
18 1800 1700 1600 118 149 161 190
19 1900 1800 1700 125 158 170 201
20 2000 1900 1800 131 166 178 211
21 2100 2000 1900 138 175 187 222

1) Motsvarande EI30
2) Motsvarande EI60
*) Angivna vikter gäller vid 800 mm och standardutförande
