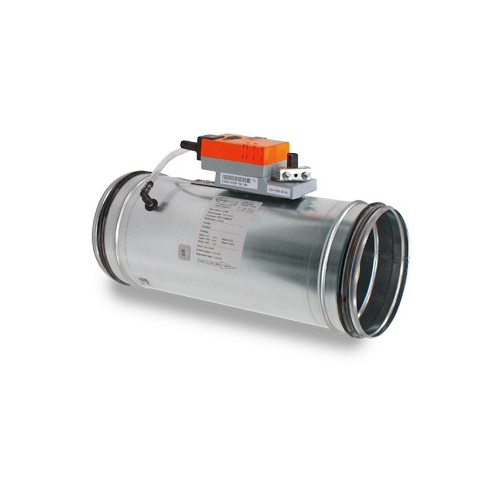

EKO-RVP-C
VAV-spjäll

Ett VAV-spjäll för reglering av till- och frånluft.

Produktinformation

EKO-RVP-C är ett variabel/konstantflödesdon med ovalt spjällblad för att få mindre reglerområde/bättre reglering, effektivare ställdon lägre ljudnivå. EKO-RVP-C levereras som standard med Belimos ställdon Mod/Bac (valbart) men kan även levereras med andra ställdon som Gruner, Siemens eller Johnson Controls. Önskat min/max luftflöde kan programmeras i fabrik eller på plats med Belimos/Siemens programmeringsverktyg.

EKO-RVP-C tillverkas som standard i förzinkad stålplåt och kan lackeras i valfri kulör.

Kontakta oss

Egenskaper

Storlekar från Ø100-630 mm
Finns i isolerat/ oisolerat utförande
Enkel programmering av luftflöde
Kan beställas integrerad i ljuddämpare
Lackering i önskad RAL-kulör
Komplett styr- och reglerutrustning
Hygiencertifierad enligt VDI 6022

Materialval

Rostfritt EN 1.4404
Förzinkad stålplåt (C2) - Standard

Bedömningar

Sundahus

Byggvarubedömning

Specifikation

Så här beställer du EKO-RVP-C
Cirkulärt VAV-don EKO-RVP-C-A-B-C-D-E-F A – Storlek Nom. diameter ød, mm B – Material 4 = Rostfritt EN 1.4404 6 = Förzinkad stålplåt (C2) - Standard C – Ställdon 1 = Belimo Modbus/BACne 2 = Siemens Modbus 3 = Siemens KNX 4 = Gruner PP-Bus 5 = Gruner Modbus D – Reglering 1 = v min/ v max l/s 2 = Konstantflöde l/s E – Isolering 1 = Utan isolering 2 = Med isolering 50 mm F – Ytbehandling 1 = Obehandlat 2 = Lackerat (Ange RAL-kulör) Tillbehör: • RJ45 adapter EKO-QCAA för en port • RJ45 adapter EKO-QCAB för två portar (MSTB/MSTP • Injusteringsverktyg Belimo EKO-ZTH-EU • Injusteringsverktyg Siemens EKO-AST20 Fabriksmonterade reglerande ställdon (Standard) ingår alltid. Exempel: EKO-RVP-C-200-6-1-1-1-1 Min- maxflöde/ konstantflöde (l/s) anges i klartext

Så här beställer du EKO-RVP-C

Cirkulärt VAV-don EKO-RVP-C-A-B-C-D-E-F

A – Storlek
Nom. diameter ød, mm

B – Material
4 = Rostfritt EN 1.4404
6 = Förzinkad stålplåt (C2) - Standard

C – Ställdon
1 = Belimo Modbus/BACne
2 = Siemens Modbus
3 = Siemens KNX
4 = Gruner PP-Bus
5 = Gruner Modbus

D – Reglering
1 = v min/ v max l/s
2 = Konstantflöde l/s

E – Isolering
1 = Utan isolering
2 = Med isolering 50 mm

F – Ytbehandling
1 = Obehandlat
2 = Lackerat (Ange RAL-kulör)

Tillbehör:
• RJ45 adapter EKO-QCAA för en port
• RJ45 adapter EKO-QCAB för två portar (MSTB/MSTP
• Injusteringsverktyg Belimo EKO-ZTH-EU
• Injusteringsverktyg Siemens EKO-AST20

Fabriksmonterade reglerande ställdon (Standard) ingår alltid.

Exempel: EKO-RVP-C-200-6-1-1-1-1 Min- maxflöde/ konstantflöde (l/s) anges i klartext
