När är en jethuv rätt lösning?
Varför uppstår problem i takavluft trots korrekt dimensionering?
Vid projektering dimensioneras luftflöden, tryckfall och kanalnät utifrån ventilationssystemets behov. I många fall är dessa delar helt korrekta men ändå uppstår problem i drift, till exempel återföring av luft eller att avluften inte transporteras bort som tänkt.

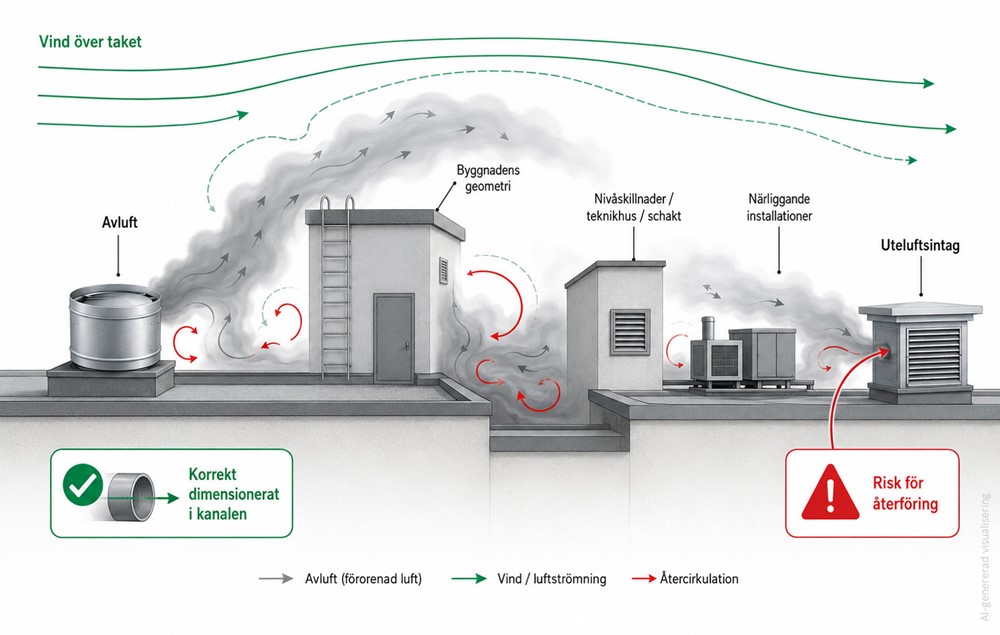

Det beror på att funktionen inte avgörs enbart av ventilationssystemet. När avluften lämnar byggnaden påverkas spridningen även av vindförhållanden, byggnadens utformning och närliggande installationer.
Faktorer som ofta påverkar avluftens spridning:
- vindförhållanden över taket
- byggnadens geometri och höjdskillnader
- nivåskillnader, teknikhus och schakt
- närliggande installationer och hinder
- avståndet mellan avluft och uteluftsintag
Det innebär att produktdata, kastlängd och luftflöden är viktiga underlag, men inte ensamma avgör hur avluften fungerar i den faktiska takmiljön.
Vad är skillnaden mellan en avluftshuv och en jethuv?
Skillnaden handlar främst om hur luften lämnar utloppet och sprids ovan tak.
En vanlig avluftshuv är utformad för att avleda avluft på ett effektivt sätt och är i många fall en fullt tillräcklig lösning. Under vissa förutsättningar kan luftströmmen dock snabbt påverkas av vind, turbulens och lokala luftströmmar nära takytan.

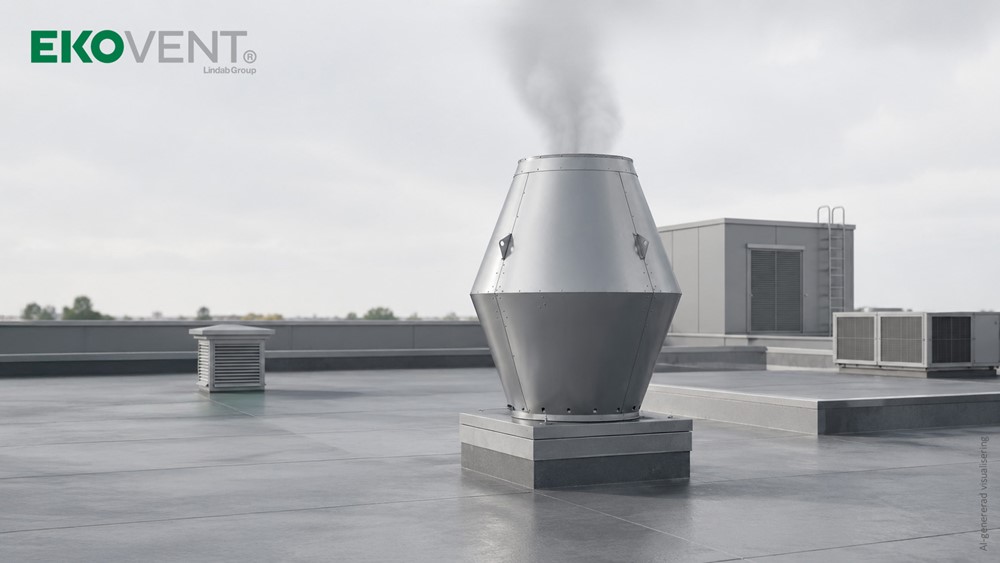

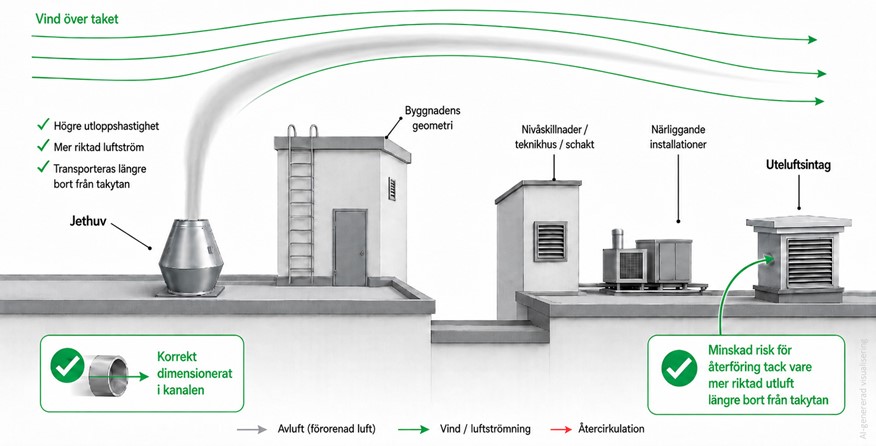

En jethuv är konstruerad för att ge en högre utloppshastighet och en mer riktad luftström. Det gör att luften i större utsträckning transporteras bort från takytan innan den påverkas av omgivande luftströmmar.
Det kan vara avgörande i projekt där risken för återföring är hög eller där luften behöver transporteras bort från byggnaden på ett mer kontrollerat sätt.
Samtidigt är en jethuv inte alltid rätt lösning. Valet bör alltid baseras på projektets förutsättningar, exempelvis byggnadens utformning, avståndet mellan avluft och uteluftsintag samt ventilationssystemets egenskaper.
När kan en jethuv vara rätt val?
En jethuv kan vara rätt val när avluften behöver transporteras längre bort från takytan innan den påverkas av vind och omgivande luftströmmar.

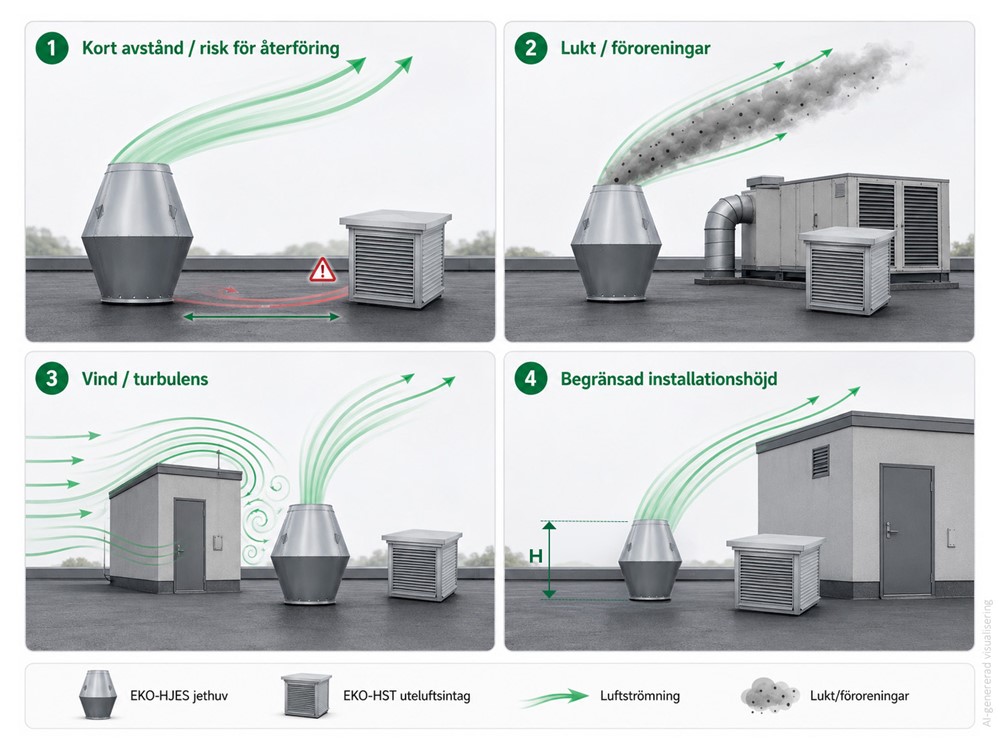

En jethuv kan vara särskilt aktuell när:
- avståndet mellan avluft och uteluftsintag är begränsat
- avluften innehåller lukt eller föroreningar som behöver transporteras bort effektivt
- byggnaden är utsatt för kraftig vindpåverkan eller turbulens ovan tak
- installationshöjden över tak är begränsad
- det finns risk för återföring trots att ventilationssystemet är korrekt dimensionerat
I dessa situationer kan en högre utloppshastighet göra stor skillnad. Samtidigt bör valet alltid baseras på projektets förutsättningar och inte enbart på produktdata eller kastlängd.
När är en jethuv inte rätt åtgärd?
Det är minst lika viktigt att identifiera situationer där utmaningen inte främst handlar om själva utloppet, utan om hur avluften påverkas av byggnadens utformning och omgivning.

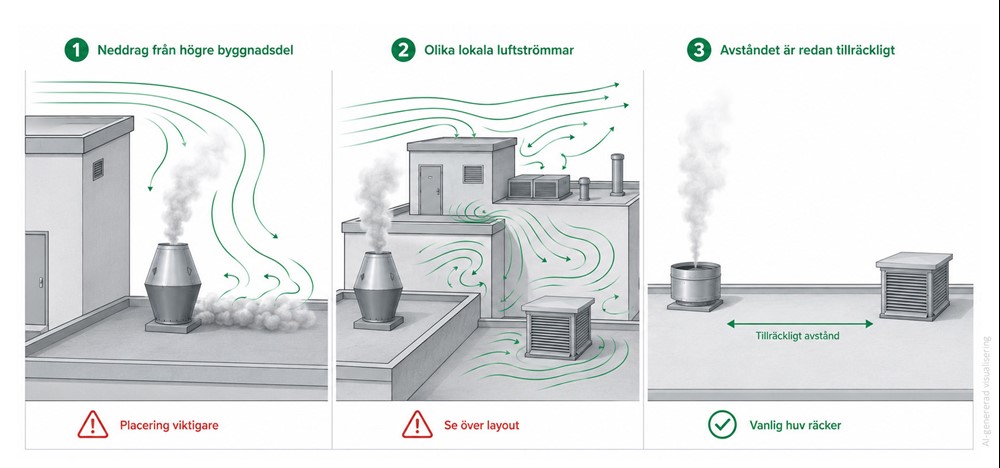

Scenario 1 – Neddrag från högre byggnadsdel
Om högre byggnadsdelar skapar neddrag och lokala luftströmmar kan spridningen påverkas även vid hög utloppshastighet. I sådana fall är placeringen ofta viktigare än valet av huv.
Scenario 2 – Lokala luftströmmar
Nivåskillnader, teknikhus och andra installationer kan skapa komplexa luftströmmar ovan tak. Då är det inte säkert att en jethuv ensam löser problemet, utan placering och avstånd kan vara minst lika viktiga.
Scenario 3 – Avståndet är redan tillräckligt
Om avståndet mellan avluft och uteluftsintag redan är tillräckligt och risken för återföring är låg kan en vanlig avluftshuv vara ett fullt fungerande alternativ.
En jethuv är ingen generell lösning. När problemet ligger i hur luften påverkas av byggnaden och dess omgivning kan placering, avstånd och takutformning vara minst lika avgörande som valet av huv.
Varför räcker inte produktdata och kastlängd alltid?
Produktdata och kastlängd är viktiga verktyg vid val av avluftshuv, men säger inte alltid hur lösningen kommer att fungera i den färdiga installationen. Värdena baseras normalt på standardiserade förhållanden och speglar därför inte alltid den verkliga installationsmiljön.
I praktiken påverkas funktionen även av faktorer som:
- avståndet mellan avluft och uteluftsintag
- högre byggnadsdelar och närliggande installationer
- lokala vindförhållanden och turbulens
- nivåskillnader, teknikhus och andra takuppbyggnader
- avluftens innehåll och krav på spridning
Produktdata och kastlängd är viktiga underlag, men behöver alltid bedömas tillsammans med projektets förutsättningar för att ge rätt funktion i praktiken.
Val av jethuv i praktiken
När analysen visar att utmaningen främst ligger i hur avluften sprids efter utloppet kan en jethuv vara rätt val. EKO-HJES och EKO-HJEL finns även tillgängliga i MagiCAD för projektering i BIM-miljö.
För olika luftflöden och projektförutsättningar erbjuder Ekovent två serier av jethuvar:
EKO-HJES
Hög utloppshastighet och lång kastlängd
EKO-HJEL
Hög utloppshastighet och god spridning
