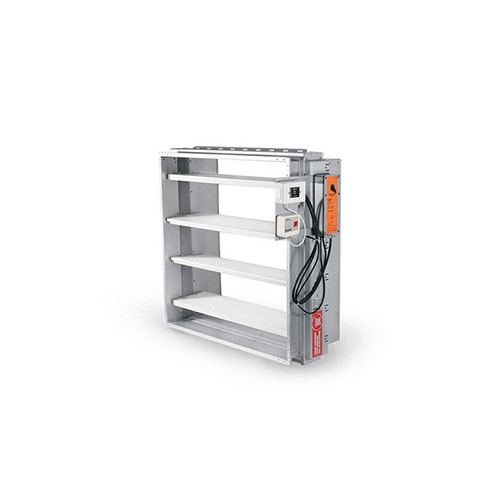

EKO-RBG1-C
Brand-/brandgasspjäll med tryckhållningsfunktion EI60/EI60S


Ett brand-/brandgasspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar.



Produktinformation

EKO-RBG1-C är ett flerblads-brand/brandgasspjäll i brandklass EI60S som även kan användas för konstanthållning av tryck i ventilationsanläggningar. Spjället är försett med fabriksmonterat reglerande elektriskt ställdon med fjäderåtergång, ändlägeskontakter och termisk sensor.

Brand/Brandgasspjäll EKO-RBG1-C finns i två utföranden:
• EKO-RBG1-C-1 för montage mot vägg/bjälklag.
• EKO-RBG1-C-2 för montage på horisontell kanal.

EKO-RBG1-C levereras som standard i ZinkMagnesium ZM120 (C4) med monteringsdetaljer i C2.

Kontakta oss

Egenskaper

  • Brandklass EI60/EI60S
  • Flerbladsspjäll med låg vikt
  • För montage mot vägg/bjälklag eller på horisontell kanal.
  • Monteras utan drevning och efterlagning
  • Påmonterat reglerande säkerhetsställdon 24V
  • Flerbladsspjället ger låga tryckfall och ljudeffektnivåer
  • Tack vare flerbladssystemet är spjället mycket lämpligt att använda med reglerande ställdon.
  • Standardstorlekar från 200x200 till 1200x1000
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • ZinkMagnesium ZM310 (C5)
  • Rostfri stålplåt EN 1.4016 (C4)

Godkännanden

Europeisk konformitetsmärkning ikon

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-RBG1-C

Brand/ brandgasspjäll EKO-RBG1-C-A-B-C-D-E-F-G

A – Monteringsalternativ
1 = Vägg/bjälklag
2 = Horisontell kanal

B – Storlek
Enligt tabell

C – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
5 = ZinkMagnesium ZM310 (C5)
8 = Rostfri stålplåt EN 1.4016 (C4)

D – Anslutning
1 = Gejd
2 = Fläns

E – Spjällmodul EKO-SME1-C
1 = Med tryckgivare och spjällmodul SME1-C
2 = Med tryckgivare utan spjällmodul SME1-C

F – Tryckgivare 0-10 V med display
1 = 0 - 3500 Pa (Fabriksinställd 0-500 Pa)

G – Temperatursensor
1 = 72 grader - Standard
2 = 95 grader

Tillbehör
Tillbehör specificeras separat.

Anm. Fabriksmonterade reglerande säkerhetsställdon ingår alltid i leveransen

Exempel: EKO-RBG1-C-1-800x400-1-1-1-1-1



Vikt för Standardstorlekar för RBG1-1

B/A 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
200 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 29 30 31
250 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 32 33
300 15 16 17 18 19 20 21 22 23 24 25 26 27 29 30 31 32 33 34 35 36
350 16 17 18 19 20 21 22 23 24 25 27 28 29 31 32 33 34 35 36 37 38
400 17 18 19 20 21 22 24 25 26 27 28 30 30 33 34 35 36 37 38 39 40
450 16 19 20 22 23 24 25 26 27 29 30 31 32 35 35 37 38 39 40 41 42
500 19 20 22 23 24 25 26 28 29 30 31 32 34 37 37 38 40 41 42 43 45
550 20 22 23 24 25 27 28 29 30 31 33 34 35 39 39 40 42 43 44 45 47
600 21 23 24 25 27 28 29 30 32 33 34 35 37 40 41 42 44 45 46 47 49
650 23 24 25 27 28 29 31 32 33 35 36 37 39 42 43 44 45 47 48 50 51
700 24 25 27 28 29 31 32 33 35 36 37 39 40 44 45 46 47 49 50 52 53
750 25 26 28 29 31 32 33 35 36 37 39 40 42 46 47 48 49 51 52 54 55
800 26 27 29 30 32 33 35 36 37 39 40 42 43 47 48 50 51 53 54 56 57
850 29 30 32 34 35 37 39 40 42 43 45 47 48 50 50 52 53 55 56 58 60
900 30 31 33 35 36 38 39 41 43 44 46 47 49 51 52 54 55 57 59 60 62
950 31 32 34 36 37 39 41 42 44 46 47 49 51 52 54 56 57 59 61 62 64
1000 32 33 35 37 39 40 42 44 45 47 49 51 52 54 56 58 59 61 63 64 66



Vikt för Standardstorlekar för RBG1-2

B/A 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
200 12 13 14 14 15 16 16 17 18 18 19 20 21 22 22 23 24 25 25 26 27
250 14 14 15 15 16 17 18 18 19 20 20 21 22 23 24 25 26 26 27 28 29
300 14 15 16 17 17 18 19 19 20 21 22 23 23 25 26 26 27 28 29 30 31
350 15 16 17 18 18 19 20 21 21 22 23 24 25 27 27 28 29 30 31 32 33
400 16 17 18 19 19 20 21 22 23 24 24 25 26 28 29 30 31 32 33 33 34
450 17 18 19 20 21 22 22 23 24 25 26 27 27 30 31 31 32 33 34 35 36
500 18 19 20 21 22 23 24 24 25 26 27 28 29 32 32 33 34 35 36 37 38
550 19 20 21 22 23 24 25 26 26 28 28 29 30 33 34 35 36 37 38 39 40
600 20 21 22 23 24 25 26 27 28 29 30 31 32 35 35 36 37 39 40 41 42
650 21 22 23 24 25 26 27 28 29 30 31 32 34 36 37 38 39 40 41 43 44
700 22 23 24 25 26 27 28 29 30 31 32 33 35 38 39 40 41 42 43 44 46
750 22 23 25 26 27 28 29 30 31 32 34 35 37 40 40 41 43 44 45 46 48
800 23 24 25 27 28 29 30 31 32 34 35 36 37 40 42 43 44 46 47 48 49
850 25 26 28 29 30 32 33 35 36 37 39 40 42 43 43 45 46 47 49 50 51
900 26 27 28 30 31 33 34 35 37 38 39 41 42 44 45 46 48 49 50 52 53
950 26 28 29 31 32 34 35 36 38 39 41 42 44 45 47 48 49 51 52 54 55
1000 27 29 30 32 33 35 36 38 39 41 42 44 45 47 48 50 51 53 54 55 57

* Vikt i kg, inklusive ställdon.
