EKO-RBG1-R
Reglerande brand/brandgasspjäll EI 60/EI 60 S


Ett brand/brandgasspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar.



Produktinformation

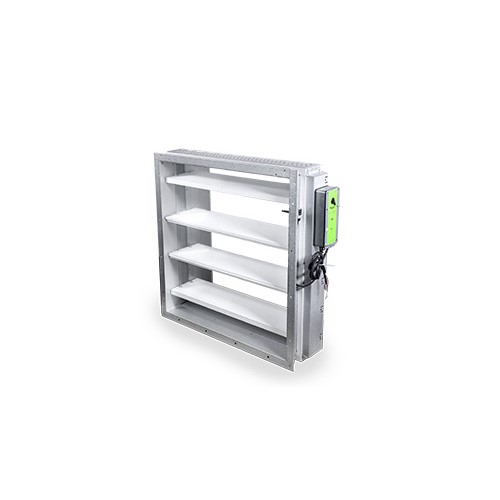

Brand/brandgasspjäll EKO-RBG1-R är ett P- och CE-godkänt flerbladsspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar. Spjället är försett med fabriksmonterat reglerande elektriskt ställdon med fjäderåtergång, ändlägeskontakter och termisk sensor.

EKO-RBG1-R finns i två utföranden:
• EKO-RBG1-R-1 för montage mot vägg/bjälklag.
• EKO-RBG1-R-2 för montage på horisontell kanal.​

EKO-RBG1-R levereras som standard i förzinkad stålplåt (C2) med spjällblad och hölje av obrännbart material.

Köp här Kontakta oss

Egenskaper

  • Brandklass EI60/EI60S
  • Ny unik patentsökt konstruktion
  • Flerbladsspjäll med låg vikt
  • Monteras utan drevning och efterlagning
  • För montage mot vägg/bjälklag eller på horisontell kanal
  • Flerbladsspjället ger låga tryckfall och ljudeffektnivåer
  • Påmonterat reglerande säkerhetsställdon 24V
  • Tack vare flerbladssystemet är spjället lämpligt för användning med reglerande ställdon.
  • EKO-RBG1-R-1 finns i standardstorlekar från 200x200 mm till 800x800 mm.
  • EKO-RBG1-R-2 finns i standardstorlekar från 200x200 till 1200x1000 mm.
  • CE-märkt byggprodukt enligt 0402-CPR-C500091
  • P-märkt enligt C900166
  • Finns i MagiCAD

Materialval

  • Förzinkad stålplåt (C2) – Standard
  • ZinkMagnesium ZM120 (C4)
  • Rostfritt syrafast EN 1.4404
  • ZinkMagnesium ZM310 (C5)

Godkännanden

Europeisk konformitetsmärkning ikon  P-märkning ikon

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning
Rise ikon Rise

Specifikation

Så här beställer du EKO-RBG1-R

Brand/ brandgasspjäll EKO-RBG1-R-A-B-C-D-E

A – Monteringsalternativ
1 = Montage mot vägg/bjälklag
2 = Montage på horisontell kanal

B – Storlek
Enligt tabell

C – Material
1 = ZinkMagnesium ZM120 (C4)
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)
6 = Förzinkad stålplåt (C2) – Standard

D – Anslutning
1 = Gejd
2 = Fläns

E – Spjällmodul EKO-SME
1 = Utan spjällmodul SME
2 = Med spjällmodul SME påmonterad
3 = Med spjällmodul SME omonterad

Tillbehör
Tillbehör specificeras separat.

Anm. Fabriksmonterade reglerande säkerhetsställdon ingår alltid i leveransen

Exempel: EKO-RBG1-R-1-800x400-6-1-2

Vikt för standardstorlekar*

B/A 200 250 300 350 400 450 500 550 600 650 700 750 800
200 12,0 13,0 13,9 14,9 15,8 16,8 17,8 18,7 19,7 20,6 21,6 22,6 23,5
250 13,5 14,5 15,5 16,5 17,5 18,5 19,5 20,5 21,5 22,5 23,5 24,6 25,5
300 14,6 15,6 16,7 17,7 18.7 19,8 20,8 21,9 22,9 23,9 25,0 26,0 27,1
350 15,7 16,8 17,9 18,9 20,0 21,1 22,2 23,2 24,3 25,4 26,5 27,6 28,6
400 16,8 17,9 19,0 20,1 21,2 22,4 23,5 24,6 25,7 26,8 27,9 29,1 30,2
450 16,1 19,3 20,4 21,6 22,7 23,9 25,1 26,2 27,4 28,5 29,7 30,8 32,0
500 19,2 20,4 21,6 22,8 24,0 25,2 26,4 27,6 28,8 30,0 31,2 32,4 33,6
550 20,3 21,5 22,8 24,0 25,2 26,5 27,7 28,9 30,2 31,4 32,7 33,9 35,1
600 21,4 22,6 23,9 25,2 26,5 27,8 29,0 30,3 31,6 32,9 34,1 35,4 36,7
650 22,7 24,0 25,3 26,6 28,0 29,3 30,6 31,9 33,2 34,5 35,9 37,2 38,5
700 23,8 25,2 26,5 27,9 29,3 30,6 32,0 33,3 34,7 36,0 37,4 38,7 40,1
750 24,9 26,3 27,7 29,1 30,5 31,9 33,3 34,6 36,0 37,4 38,8 40,2 41,6
800 26,0 27,4 28,8 30,3 31,7 33,1 34,6 36,0 37,4 38,9 40,3 41,8 43,2

* Vikt i kg, inklusive ställdon.
