EKO-SRBG1
Brand-/brandgasspjäll EI 60/EI 60 S


Ett brand-/brandgasspjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar.



Produktinformation

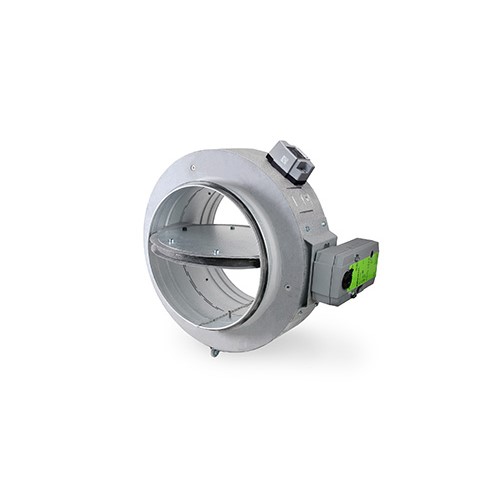

EKO-SRBG1 är ett brand-/brandgasspjäll i brandklass EI 60/EI 60S med påmonterat ställdon. Avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar.

Spjället monteras på brandavskiljande byggnadsdelar utförda enligt brandteknisk klass EI 60S bestående av godkända lättväggs- eller betongkonstruktioner. När det monteras mot vägg kan det lämnas helt utan brandisolering. Alternativt kan det även monteras på kanal, men då måste ventilationskanalen brandisoleras. Spjället monteras utan drevning, efterlagning eller andra tillbehör.


Egenskaper

  • Brandklass EI 60/EI 60S
  • Påmonterat ställdon 24V eller 230V
  • Tillgängliga i 9 storlekar från Ø100 mm till Ø630 mm
  • Kan monteras utan drevning och efterlagning
  • CE-märkt
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) – Standard
  • Rostfritt syrafast EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM120 (C4) *)

*) Se materialspecifikation


Godkännanden

Europeisk konformitetsmärkning ikon


Bedömningar


Specifikation

Så här beställer du EKO-SRBG1

Brand/brandgasspjäll EKO-SRBG1-A-B-C-0-0-0

A – Storlek
Nom. diameter Ød, mm

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
4 = Rostfritt syrafast EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5)
9 = ZinkMagnesium ZM120 (C4) *)

C – Ställdon
1 = Ställdon 24 V
2 = Ställdon 230 V

Tillbehör:
Tillbehör specificeras separat
Exempel: EKO-SRBG1-200-1-1-0-0-0

*) Se materialspecifikation



Standardmått och vikt

EKO-SRBG1 ØA B C D Vikt*
100 100 181 3,3
125 125 181 3,6
160 160 14 181 4,1
200 200 35 181 4,7
250 250 15** 60 181 5,7
315 315 48** 92 181 7,1
400 400 91** 136 181 8,8
500 500 141** 156 211 14
630 630 206** 221 211 19

* Vikt i kg, inkl ställdon
** Förlängningsstos krävs på kort anslutningsstos
