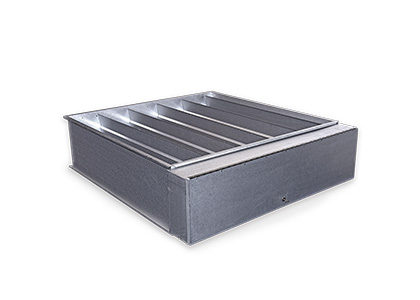

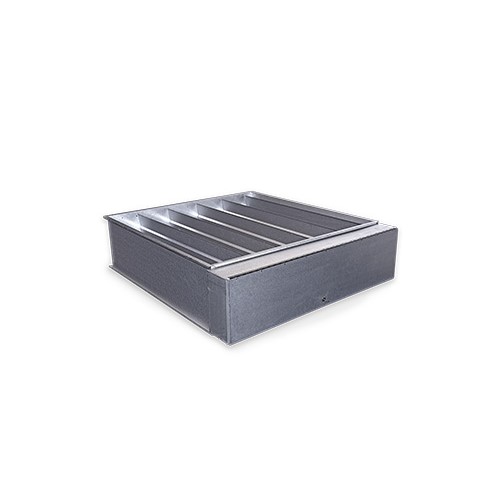

EKO-JVH
Tryckhållningsspjäll - horisontellt montage i vertikal kanal
Ett mekaniskt självverkande tryckhållningsspjäll. För horisontellt montage i vertikal kanal.
Produktinformation
EKO-JVH är ett mekaniskt självverkande tryckhållningsspjäll för horisontellt montage i vertikal kanal, som säkerställer konstant övertryck i utrymningsvägar som trapphus och hisschakt vid aktivering av trycksättning vid brand.
Spjället är utrustat med viktbelastade spjällblad som håller det beräknade övertrycket för det aktuella trapphuset eller hisschaktet. Det kan kombineras med takgenomföring EKO-T och röklucka EKO-BRL, vilka är utrustade med öppningsaggregat för 160° öppning med 24 V ställdon - som en del av Installationssystem EKO-OTV.
Egenskaper
- Spjället uppfyller EU Standard EN 12101-6
- Anpassad för röklucka EKO-BRL och takgenomföring EKO-T
- Spjället kan levereras med ställdon för öppning vid inaktivt brandgasevakueringssystem
Materialval
- ZinkMagnesium ZM120 (C4) - Standard
- Rostfritt EN 1.4404 (C5)
- ZinkMagnesium ZM310 (C5)
- ZinkMagnesium ZM120 (C4) *)
*) Se materialval
Bedömningar
Specifikation
| Så här beställer du EKO-JVH |
|---|
|
Tryckhållningsspjäll EKO-JVH-BxH-B-C-0-0-0 A – Storlek B – Material *) Se materialval C – Ställdon Exempel: EKO-JVH-800x500-1-1-0-0-0 |
Standardstorlekar och vikt
| B (mm) | H (mm) | Vikt (kg) |
|---|---|---|
| 500 | 500 | 16,9 |
| 500 | 600 | 18,4 |
| 600 | 500 | 18,2 |
| 600 | 800 | 23,8 |
| 700 | 700 | 21,3 |
| 700 | 800 | 25,3 |
| 800 | 800 | 26,9 |
| 800 | 1000 | 31,2 |
| 900 | 900 | 28,5 |
| 900 | 1000 | 32,9 |
| 1000 | 1000 | 34,5 |
| 1000 | 1200 | 38,9 |
| 1200 | 1200 | 42,9 |
| 1200 | 1400 | 48,4 |
