EKO-HKAS
Kombihuv


En kombinerad ute- avluftshuv för användning i komfort- och industrianläggningar.



Produktinformation

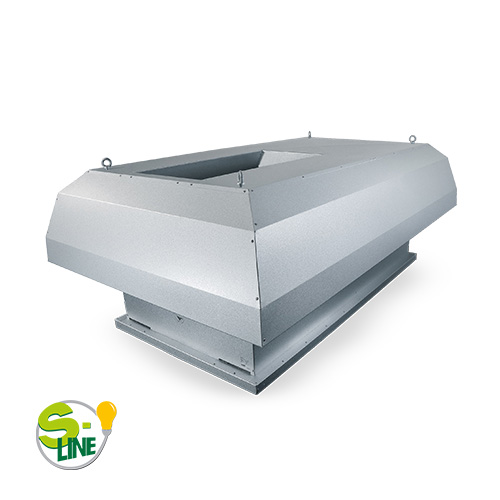

Kombihuven EKO-HKAS är kombinerad ute- avluftshuv för användning i komfort- och industrianläggningar. Kombihuven har samma yttre form som EKO-HAAS och EKO-HUAS och används därför ofta tillsammans med dessa när man vill uppnå enhetlig stil på samtliga takhuvar. EKO-HKAS monteras lämpligast på takgenomföring EKO-TD.

EKO-HKAS tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.


Om s-Line

EKO s-Line takhuvar är en serie takhuvar konstruerade för låga tryckfall och effektivt förhindra vatteninträngning.

s-Line-serien består av följande huvudtyper: HKAS, HUAS, HAAS, HUSD och HASD. Alla dessa takhuvar delar samma yttre form och kan enkelt kombineras för att skapa en enhetlig stil på samtliga takhuvar.


  • Korrosivitetsklass C4 som standard
  • Nyutvecklad monteringsram som ger större flexibilitet vid montering av takhuv på takgenomföring
  • Specialutformad dräneringsränna som minimerar risken för överföring avluft/uteluft
  • Storlekar för flöden från 100 l/s till 15 000 l/s
  • Ställbart utlopp för ökad utloppshastighet finns som tillbehör
  • Alla storlekar har lyftöglor
  • Takhuvarna finns med i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar


Specifikation

Så här beställer du EKO-HKAS

Kombihuv EKO-HKAS-A-B-C

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfri syrafast stålplåt EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5) *)
7 = ZinkMagnesium ZM310 (C5) RRP *)

*) Se under rubrik: Material, ytbehandling

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

Exempel: Kombihuv EKO-HKAS-100-1-1



Standardstorlekar och val av Takgenomföring EKO-TD

EKO-HKAS A B C D E F G Välj EKO-TD Vikt (kg)
20 750 400 400 850 500 250 - 10 35
30 950 500 480 1050 600 280 - 13 43
40 1150 600 560 1450 900 330 - 16 85
50 1350 700 650 1650 1000 375 - 20 110
60 1550 800 730 1850 1100 415 - 22 130
80 1950 1000 810 2350 1400 455 - 28 190
100 2350 1200 900 2750 1600 500 - 34 230
120 2750 1400 1000 3250 1900 550 170 40 270
140 3150 1600 1100 3670 2130 600 250 44 305
160 3550 1800 1200 4100 2350 650 330 46 345
