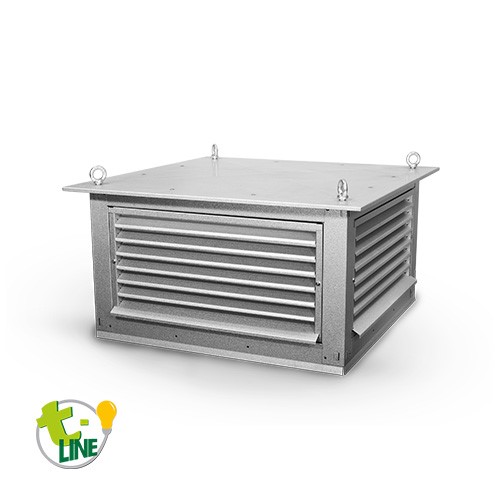

EKO-HYT
Uteluftshuv – Avluftshuv


Avsedd att användas för ute- och avluft i komfort- och industrianläggningar.



Produktinformation

Takhuv EKO-HYT är avsedd att användas för ute- och avluft i komfort och industrianläggningar. Takhuven är utförd enligt gällande bestämmelser i AMA VVS&Kyl 16.

EKO-HYT består av fyra galler med smådjurssäkert trådnät på insidan, skruvade mot hörn- och takproflerna. EKO-HYT är en takhuv med galler som har korta lameller och är inte avsedd att användas i anläggningar som kräver väderskyddsgaller. För dessa anläggningar rekommenderas EKO-HVYT som har förbättrat skydd mot vatteninträngning och är provat enligt standard EN 13030 och klarar 93% vattenavskiljning vid fronthastighet 2 m/s.

EKO-HYT tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.

Om t-Line

EKO t-Line består av fem huvudtyper, där HSK, HST och HSF delar samma yttre form, medan HYT och HVYT har en annan gemensam form. Dessa produkter kan enkelt kombineras för att skapa en enhetlig stil på samtliga takhuvar.

Köp här Kontakta oss

Egenskaper

  • Korrosivitetsklass C4 som standard
  • Kan fås i lackerat utförande
  • Andra storlekar och dimensioner kan tillverkas på begäran
  • Alla storlekar levereras med lyftöglor
  • Finns med i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Rostfri syrafast stålplåt EN 1.4404
  • ZinkMagnesium ZM310 (C5)

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-HYT

Utelufts-/ Avsluftshuv EKO-HYT-A-B-C

A – Storlek
Enligt tabell

B – Material *)
1 = ZinkMagnesium ZM120 (C4) - Standard
4 = Rostfri syrafast stålplåt EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5)

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

Exempel: Utelufts-/ Avsluftshuv EKO-HYT-10-1-1

*) Se under rubrik: Material, ytbehandling



Standardstorlekar och val av Takgenomföring EKO-T

EKO-HYT ◻A ◻B C* D ◻E Välj EKO-T Vikt (kg) Gallerarean m2**
4 400 300 200 530 295 3 14 0,24
5 500 400 200 630 295 4 19 0,32
6 600 500 200 730 295 5 23 0,40
7 700 600 300 830 395 6 31 0,72
8 800 700 300 930 395 7 36 0,84
9 900 800 300 1030 395 8 42 0,96
10 1000 900 300 1130 395 9 47 1,08
11 1100 1000 400 1230 495 10 57 1,60
12 1200 1100 400 1330 495 11 63 1,76
13 1300 1200 400 1430 495 12 69 1,92
14 1400 1300 400 1530 495 13 75 2,08
15 1500 1400 500 1630 595 14 88 2,80
16 1600 1500 500 1730 595 15 95 3,00
17 1700 1600 500 1830 595 16 102 3,20
18 1800 1700 500 1930 595 17 110 3,40
19 1900 1800 600 2030 695 18 130 4,32

* Samtliga huvar kan fås med valfri gallerhöjd.
** Rekommenderad max lufthastighet över gallrets bruttoarea är 2,0 m/s. Fri area är ca 65 % av gallerarean


Standardfärger

Svart

RAL 9005

Svartgrå

RAL 7021

Mörkgrå

RAL 7011

Mörkgrå

RAL 7024

Zinkgrå

RAL 7040

Stengrå

RAL 7030

Ljusgrå

RAL 7035

Ljusgrå

RAL 7044

Ljusgrå

RAL 7047

Krämvit

RAL 9001

Vit

RAL 9016

Kritvit

RAL 9010

Tegelröd

RAL 8004

Mörkröd

RAL 3009

Brun

RAL 8017

Beige

RAL 1015

Senapsgul

RAL 1002

Ärggrön

RAL 6021

Metallicfärger

Silver Metallic

RAL 9006

Antracit Metallic

RAL 9007

OBS! Av trycktekniska skäl kan exakt kulöröverensstämmelse med RAL-färgskalan inte garanteras.

Standardfärger

Vårt standardsortiment av färger är speciellt utvecklade för att både skydda och dekorera exteriöra komponenter. Färgerna har bra utomhusbeständighet i såväl glans som kulör.

  • Färgtyp: Polyesterpulver för pulverlackering.
  • Glans: 60–80

Specialfärger och lackeringsalternativ

Utöver vår standardpalett erbjuder vi även följande lackalternativ:

  • Mattsvart
  • Specialkulörer

Om du inte hittar den färg du söker i vårt standardsortiment, ber vi dig vänligen att kontakta oss.

Pulverlack

Alla våra produkter kan behandlas med pulverlack. Pulverlackering passar en rad olika material och typer av gods. Beroende på förbehandling kan lackeringen anpassas för såväl enkla inomhusmiljöer som utomhusmiljöer med höga krav på korrosionsskydd. Om du önskar att anpassa produkterna till en specifik färg eller nyans kan vi utföra pulverlackeringen enligt dina önskemål.

Observera! Pulverlackering påverkar produktens korrosionsskydd och innebär att korrosivitetsklassen klassas enligt C3.
