EKO-HAE
Avluftshuv
Avsedd att användas i komfort- och industrianläggningar.
Produktinformation

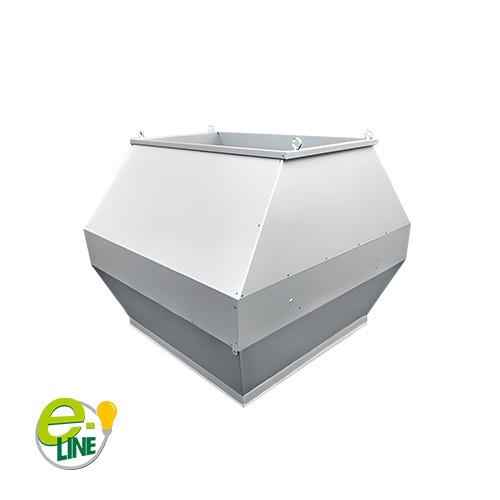

EKO-HAE är en avluftshuv för användning i komfort och industrianläggningar. Genom den unika konstruktionen är avluftshuven anpassad för mycket låga tryckfall och god vattenavskiljning. EKO-HAE monteras lämpligast på takgenomföring EKO-T.
EKO-HAE tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.
Om e-Line
EKO e-Line takhuvar är en serie takhuvar konstruerade för mycket låga tryckfall och har en unik konstruktion för att på ett mycket effektivt sätt förhindra vatteninträngning.
e-Line-serien består av följande huvudtyper: HUE, HUED, HAE, HAED och HKE. Alla dessa takhuvar delar samma yttre form och kan enkelt kombineras för att skapa en enhetlig stil på samtliga takhuvar.
Egenskaper
- Låga tryckfall och mycket låga vikter
- Vattenavskiljning klass A enligt EN 13030, 99% vid 2 m/s
- Ljud och tryckfallstestad enligt ISO 5135
- Storlekar för flöden från 100 l/s till 15 000 l/s
- Ställbart utlopp för ökad utloppshastighet finns som tillbehör
- Nyutvecklad monteringsram som ger större flexibilitet vid montering av takhuv på takgenomföring
- Korrosivitetsklass C4 som standard
- Beräknade i CFD (Ansys)
- Finns med i MagiCAD
- Alla storlekar levereras med lyftöglor
Materialval
- ZinkMagnesium ZM120 (C4) - Standard
- Rostfri syrafast stålplåt EN 1.4404
- ZinkMagnesium ZM310 (C5)
Bedömningar
| Så här beställer du EKO-HAE |
|---|
|
Avlufthuv EKO-HAE-A-B-C A – Storlek *) Se under rubrik: Material, ytbehandling C – Ytbehandling Exempel: Avluftshuv EKO-HAE-100-1-1 *) Se under rubrik: Material, ytbehandling |
Standardstorlekar och val av Takgenomföring EKO-T
| EKO-HAE | A | B | C | D | E | Välj EKO-T | Vikt (kg) |
|---|---|---|---|---|---|---|---|
| 20 | 400 | 400 | 405 | 510 | 510 | 3 | 9 |
| 30 | 500 | 500 | 505 | 635 | 635 | 4 | 13 |
| 40 | 600 | 600 | 610 | 760 | 760 | 5 | 17 |
| 50 | 700 | 700 | 710 | 890 | 890 | 6 | 23 |
| 60 | 800 | 800 | 810 | 1015 | 1015 | 7 | 29 |
| 80 | 1000 | 1000 | 1010 | 1270 | 1270 | 9 | 56 |
| 100 | 1200 | 1200 | 1215 | 1530 | 1530 | 11 | 79 |
| 120 | 1400 | 1400 | 1420 | 1780 | 1780 | 13 | 106 |
| 140 | 1600 | 1600 | 1620 | 2035 | 2035 | 15 | 138 |
| 160 | 1800 | 1800 | 1820 | 2290 | 2290 | 17 | 174 |
| 180 | 2000 | 2000 | 2025 | 2545 | 2545 | 19 | 223 |
| 200 | 2200 | 2200 | 2225 | 2800 | 2800 | 21 | 273 |
Standardfärger
Svart
RAL 9005
Svartgrå
RAL 7021
Mörkgrå
RAL 7011
Mörkgrå
RAL 7024
Zinkgrå
RAL 7040
Stengrå
RAL 7030
Ljusgrå
RAL 7035
Ljusgrå
RAL 7044
Ljusgrå
RAL 7047
Krämvit
RAL 9001
Vit
RAL 9016
Kritvit
RAL 9010
Tegelröd
RAL 8004
Mörkröd
RAL 3009
Brun
RAL 8017
Beige
RAL 1015
Senapsgul
RAL 1002
Ärggrön
RAL 6021
Metallicfärger
Silver Metallic
RAL 9006
Antracit Metallic
RAL 9007
OBS! Av trycktekniska skäl kan exakt kulöröverensstämmelse med RAL-färgskalan inte garanteras.
Standardfärger
Vårt standardsortiment av färger är speciellt utvecklade för att både skydda och dekorera exteriöra komponenter. Färgerna har bra utomhusbeständighet i såväl glans som kulör.
- Färgtyp: Polyesterpulver för pulverlackering.
- Glans: 60–80
Specialfärger och lackeringsalternativ
Utöver vår standardpalett erbjuder vi även följande lackalternativ:
- Mattsvart
- Specialkulörer
Om du inte hittar den färg du söker i vårt standardsortiment, ber vi dig vänligen att kontakta oss.
Pulverlack
Alla våra produkter kan behandlas med pulverlack. Pulverlackering passar en rad olika material och typer av gods. Beroende på förbehandling kan lackeringen anpassas för såväl enkla inomhusmiljöer som utomhusmiljöer med höga krav på korrosionsskydd. Om du önskar att anpassa produkterna till en specifik färg eller nyans kan vi utföra pulverlackeringen enligt dina önskemål.
Observera! Pulverlackering påverkar produktens korrosionsskydd och innebär att korrosivitetsklassen klassas enligt C3.
