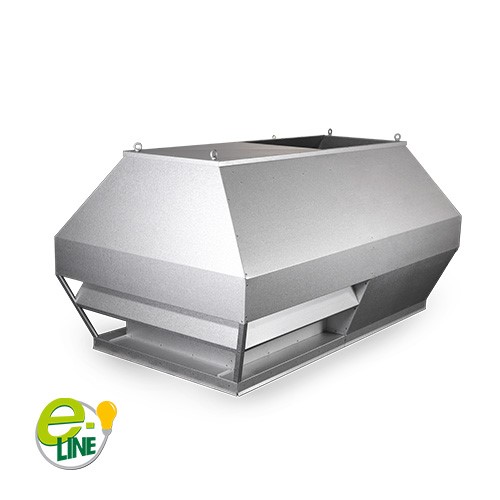

Kombihuv EKO-HKE

EKO-HKE
Kombihuv


En kombihuv för användning i komfort- och industrianläggningar.



Produktinformation

EKO-HKE är en kombihuv för användning i komfort och industrianläggningar. Genom den unika konstruktionen är kombihuven anpassad för mycket låga tryckfall och god vattenavskiljning. EKO-HKE monteras lämpligast på takgenomföring EKO-TD.

EKO-HAE tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.


e-Line

EKO e-Line takhuvar är en serie takhuvar konstruerade för mycket låga tryckfall och har en unik konstruktion för att på ett mycket effektivt sätt förhindra vatteninträngning.

e-Line-serien består av följande huvudtyper: HUEHUEDHAEHAED och HKE. Alla dessa takhuvar delar samma yttre form och kan enkelt kombineras för att skapa en enhetlig stil på samtliga takhuvar.


Egenskaper

  • Mycket låga tryckfall
  • Ljud och tryckfallstestad enligt ISO 5135
  • Vattenavskiljning klass A enligt EN 13030, 99% vid 2 m/s för avluft och klass B 97% vid 2,0 m/s för uteluft
  • Storlekar för flöden från 100 l/s till 15 000 l/s
  • Specialutformad dräneringsränna som minimerar risken för överföring avluft/uteluft
  • Nyutvecklad monteringsram som ger större flexibilitet vid montering av takhuv på takgenomföring
  • Korrosivitetsklass C4 som standard
  • Takhuvarna finns med i MagiCAD
  • Alla storlekar levereras med lyftöglor

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar


Så här beställer du EKO-HKE

Kombihuv EKO-HKE-A-B-C

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfri syrafast stålplåt EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5)
7 = ZinkMagnesium ZM310 (C5) RRP

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

Exempel: 1 st Takhuv EKO-HKE-40-1-1



Standardstorlekar och val av Takgenomföring EKO-TD

EKO-HKE A B C D E Välj EKO-TD Vikt (kg)
20 750 400 405 860 510 10 14
30 950 500 505 1085 635 13 21
40 1150 600 610 1310 760 16 29
50 1350 700 710 1540 890 20 38
60 1550 800 810 1765 1015 22 49
80 1950 1000 1010 2220 1270 28 94
100 2350 1200 1215 2680 1530 34 132
120 2750 1400 1420 3130 1780 40 162
140 3150 1600 1620 3585 2035 44 210
160 3550 1800 1820 4040 2290 46 267
180 3950 2000 2025 4495 2545 48 340
200 4350 2200 2225 4950 2800 50 420
