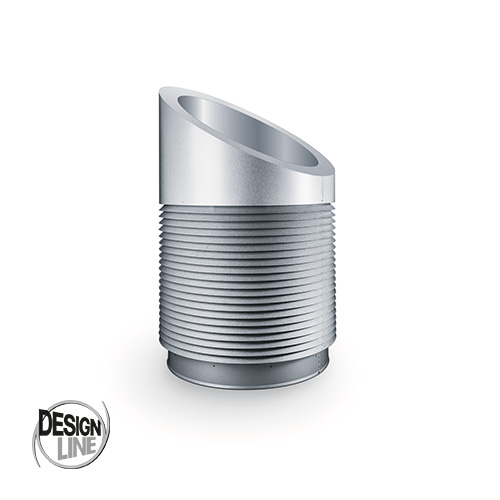

EKO-HBJ
Avluftshuv


Avsedd att användas som avluftshuv i komfort- och industrianläggningar.



Produktinformation

EKO-HBJ är avsedd att användas som avluftshuv i komfort- och industrianläggningar. Den är utformad så att luftströmmen riktas uppåt och ger luften en hög utloppshastighet. Huven består av anslutningsrör, kona och mantel med utanpåliggande lameller. Anslutningsröret är anpassat till standard spirorör. Större storlekar har fläns som standard. Huven kan kombineras med bottenplatta. Lämpligt tryckfall är 40-120 Pa.

EKO-HBJ tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.

Om DesignLine

EKO DesignLine-serien består av: HRB, HB, HBJ, HBF och HBK och är utformade för att möta behoven i miljöer med särskilda designkrav.

Kontakta oss

Egenskaper

  • Korrosivitetsklass C4 som standard
  • Kan fås i lackerat utförande
  • Kan fås i kundanpassat utförande
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Rostfri syrafast stålplåt EN 1.4404
  • ZinkMagnesium ZM310 (C5)

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-HBJ

Takhuv EKO-HBJ-A-B-C-D-E

A – Storlek
O x H Enligt tabell

B – Takutförande
1 = Snedtak (Standard)
2 = Platt tak

C – Material *)
1 = ZinkMagnesium ZM120 (C4) - Standard
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)

D – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

E – Tillbehör
1 = Utan tillbehör
2 = Med bottenplatta

Exempel: EKO-HBJ-1000x800-1-1-1-2
Alternativa utföranden/storlekar anges i klartext.

*) Se under rubrik: Material, ytbehandling



Standardstorlekar och val av Takgenomföring EKO-T, EKO-TR

EKO-HBJ ØA ØB ØC ◻D ◻E Välj EKO-T Välj EKO-TR Vikt (kg)
12 125 200 250 400 355 3 12 6
16 160 260 320 400 355 3 16 7
20 200 325 400 400 355 3 20 11
25 250 405 500 500 455 4 25 16
31 315 510 630 600 555 5 31 27
40 400 650 800 600 555 5 - 45
50 500 810 1000 700 655 6 - 67
56 550 910 1120 800 755 7 - 90
63 630 1025 1260 900 855 8 - 108
71 710 1150 1420 1000 955 9 - 144
80 800 1300 1600 1000 955 9 - 171
90 900 1450 1800 1100 1055 10 - 225
100 1000 1630 2000 1200 1155 11 - 261
125 1250 2000 2500 1500 1455 14 - 432
150 1500 2400 3000 1700 1655 16 - 612

Standardfärger

Svart

RAL 9005

Svartgrå

RAL 7021

Mörkgrå

RAL 7011

Mörkgrå

RAL 7024

Zinkgrå

RAL 7040

Stengrå

RAL 7030

Ljusgrå

RAL 7035

Ljusgrå

RAL 7044

Ljusgrå

RAL 7047

Krämvit

RAL 9001

Vit

RAL 9016

Kritvit

RAL 9010

Tegelröd

RAL 8004

Mörkröd

RAL 3009

Brun

RAL 8017

Beige

RAL 1015

Senapsgul

RAL 1002

Ärggrön

RAL 6021

Metallicfärger

Silver Metallic

RAL 9006

Antracit Metallic

RAL 9007

OBS! Av trycktekniska skäl kan exakt kulöröverensstämmelse med RAL-färgskalan inte garanteras.

Standardfärger

Vårt standardsortiment av färger är speciellt utvecklade för att både skydda och dekorera exteriöra komponenter. Färgerna har bra utomhusbeständighet i såväl glans som kulör.

  • Färgtyp: Polyesterpulver för pulverlackering.
  • Glans: 60–80

Specialfärger och lackeringsalternativ

Utöver vår standardpalett erbjuder vi även följande lackalternativ:

  • Mattsvart
  • Specialkulörer

Om du inte hittar den färg du söker i vårt standardsortiment, ber vi dig vänligen att kontakta oss.

Pulverlack

Alla våra produkter kan behandlas med pulverlack. Pulverlackering passar en rad olika material och typer av gods. Beroende på förbehandling kan lackeringen anpassas för såväl enkla inomhusmiljöer som utomhusmiljöer med höga krav på korrosionsskydd. Om du önskar att anpassa produkterna till en specifik färg eller nyans kan vi utföra pulverlackeringen enligt dina önskemål.

Observera! Pulverlackering påverkar produktens korrosionsskydd och innebär att korrosivitetsklassen klassas enligt C3.
