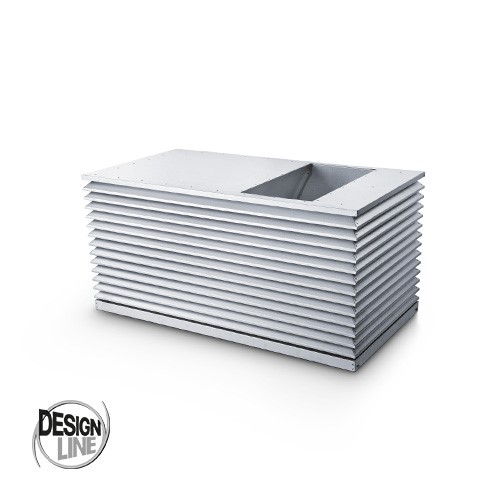

EKO-HBK
Kombihuv
En takhuv avsedd att användas för kombinerad ute- och avluft i komfort- och industrianläggningar.
Produktinformation
EKO-HBK är avsedd att användas för kombinerad ute- och avluft i komfort- och industrianläggningar. Huven består av en avluftsdel som kastar luften rakt upp med hög hastighet och en uteluftsdel som tar in luft genom lamellerna. Ute- och avluftsdelarna är skilda från varandra. Därmed undviks överströmning av luft mellan delarna. Genom en låg lufthastighet i uteluftsdelen undviks dessutom medryckning av regn och snö. Huven tillverkas utan synliga hörnprofiler. Lämpligt tryckfall för uteluft är 2-40 Pa och för avluft 30-100 Pa.
EKO-HBK tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.
Om DesignLine
EKO DesignLine-serien består av: HRB, HB, HBJ, HBF och HBK och är utformade för att möta behoven i miljöer med särskilda designkrav.
Egenskaper
- Utförd enligt gällande bestämmelser i VVS AMA 16.
Materialval
- ZinkMagnesium ZM120 (C4) - Standard
- Rostfri syrafast stålplåt EN 1.4404
- ZinkMagnesium ZM310 (C5)
Bedömningar
Specifikation
| Så här beställer du EKO-HBK |
|---|
|
Takhuv EKO-HBK-A-B-C-D A – Storlek B – Material *) C – Ytbehandling D – Tillbehör Exempel: EKO-HBK-40-1-1-1 *) Se under rubrik: Material, ytbehandling |
Standardstorlekar och val av Takgenomföring EKO-TD
| EKO-HBK | A | B | C | D | G | H | Välj EKO-TD | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|
| 20 | 750 | 400 | 400 | 460 | 720 | 370 | 10 | 28 |
| 30 | 950 | 500 | 500 | 560 | 920 | 470 | 13 | 43 |
| 40 | 1150 | 600 | 550 | 610 | 1120 | 570 | 16 | 53 |
| 50 | 1350 | 700 | 650 | 710 | 1320 | 670 | 20 | 75 |
| 60 | 1550 | 800 | 700 | 760 | 1520 | 770 | 22 | 89 |
| 80 | 1950 | 1000 | 800 | 860 | 1920 | 970 | 28 | 135 |
| 100 | 2350 | 1200 | 900 | 960 | 2320 | 1170 | 34 | 180 |
| 120 | 2750 | 1400 | 1000 | 1060 | 2720 | 1370 | 40 | 260 |
| 140 | 3150 | 1600 | 1100 | 1160 | 3120 | 1570 | 44 | 305 |
| 160 | 3550 | 1800 | 1200 | 1260 | 3520 | 1770 | 46 | 360 |
| 180 | 3950 | 2000 | 1600 | 1660 | 3920 | 1970 | 48 | 500 |
Standardfärger
Svart
RAL 9005
Svartgrå
RAL 7021
Mörkgrå
RAL 7011
Mörkgrå
RAL 7024
Zinkgrå
RAL 7040
Stengrå
RAL 7030
Ljusgrå
RAL 7035
Ljusgrå
RAL 7044
Ljusgrå
RAL 7047
Krämvit
RAL 9001
Vit
RAL 9016
Kritvit
RAL 9010
Tegelröd
RAL 8004
Mörkröd
RAL 3009
Brun
RAL 8017
Beige
RAL 1015
Senapsgul
RAL 1002
Ärggrön
RAL 6021
Metallicfärger
Silver Metallic
RAL 9006
Antracit Metallic
RAL 9007
OBS! Av trycktekniska skäl kan exakt kulöröverensstämmelse med RAL-färgskalan inte garanteras.
Standardfärger
Vårt standardsortiment av färger är speciellt utvecklade för att både skydda och dekorera exteriöra komponenter. Färgerna har bra utomhusbeständighet i såväl glans som kulör.
- Färgtyp: Polyesterpulver för pulverlackering.
- Glans: 60–80
Specialfärger och lackeringsalternativ
Utöver vår standardpalett erbjuder vi även följande lackalternativ:
- Mattsvart
- Specialkulörer
Om du inte hittar den färg du söker i vårt standardsortiment, ber vi dig vänligen att kontakta oss.
Pulverlack
Alla våra produkter kan behandlas med pulverlack. Pulverlackering passar en rad olika material och typer av gods. Beroende på förbehandling kan lackeringen anpassas för såväl enkla inomhusmiljöer som utomhusmiljöer med höga krav på korrosionsskydd. Om du önskar att anpassa produkterna till en specifik färg eller nyans kan vi utföra pulverlackeringen enligt dina önskemål.
Observera! Pulverlackering påverkar produktens korrosionsskydd och innebär att korrosivitetsklassen klassas enligt C3.
