EKO-HB
Uteluftshuv - Avluftshuv
Avsedd att användas för ute- och avluft i komfort- och industrianläggningar.
Produktinformation

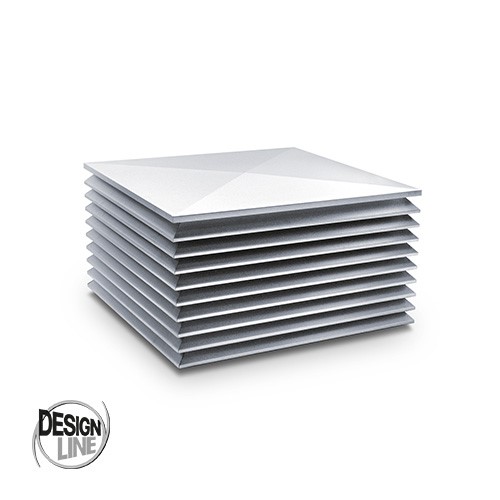

EKO-HB är avsedd att användas för ute- och avluft i komfort- och industrianläggningar. Huven har lameller på samtliga fyra sidor och är försedd med smådjurssäkert trådnät på insidan. Taket sluttar något för god vattenavrinning och linjerar med huvens ytterkanter på alla sidor. Lämpligt tryckfall för uteluft är 2-30 Pa och för avluft 2-50 Pa.
EKO-HB tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.
Om DesignLine
EKO DesignLine-serien består av: HRB, HB, HBJ, HBF och HBK och är utformade för att möta behoven i miljöer med särskilda designkrav.
Egenskaper
- Uppfyller VVS AMA 16-standarder.
- Har gallerlameller och smådjurssäkert trådnät.
- Tillverkad utan synliga hörnprofiler.
- Kan anpassas för höghastighetsluftkastning.
- Sluttande tak för effektiv vattenavrinning.
Materialval
- ZinkMagnesium ZM120 (C4) - Standard
- Rostfri syrafast stålplåt EN 1.4404
- ZinkMagnesium ZM310 (C5)
Bedömningar
Specifikation
| Så här beställer du EKO-HB |
|---|
|
Beteckning: Takhuv EKO-HB-A-B-C-D A – Storlek *) Se under rubrik: Material, ytbehandling |
Standardstorlekar och val av Takgenomföring EKO-T
| EKO-HB | ◻A | ◻B | C | D* | ◻E | Välj EKO-T | Vikt (kg) | Gallerarean m2 |
|---|---|---|---|---|---|---|---|---|
| 3 | 380 | 500 | 360 | 405 | 355 | 3 | 11 | 0.20 |
| 4 | 480 | 600 | 360 | 405 | 455 | 4 | 15 | 0.26 |
| 5 | 580 | 700 | 360 | 405 | 555 | 5 | 19 | 0.33 |
| 6 | 680 | 800 | 460 | 505 | 655 | 6 | 25 | 0.49 |
| 7 | 780 | 900 | 460 | 505 | 755 | 7 | 29 | 0.57 |
| 8 | 880 | 1000 | 460 | 505 | 855 | 8 | 34 | 0.66 |
| 9 | 980 | 1100 | 460 | 505 | 955 | 9 | 38 | 0.74 |
| 10 | 1080 | 1200 | 560 | 605 | 1055 | 10 | 46 | 0.98 |
| 11 | 1180 | 1300 | 560 | 605 | 1155 | 11 | 51 | 1.08 |
| 12 | 1280 | 1400 | 560 | 605 | 1255 | 12 | 56 | 1.18 |
| 13 | 1380 | 1500 | 560 | 605 | 1355 | 13 | 61 | 1.27 |
| 14 | 1480 | 1600 | 660 | 705 | 1455 | 14 | 71 | 1.60 |
| 15 | 1580 | 1700 | 660 | 705 | 1555 | 15 | 77 | 1.71 |
| 16 | 1680 | 1800 | 660 | 705 | 1655 | 16 | 83 | 1.82 |
| 17 | 1780 | 1900 | 660 | 705 | 1755 | 17 | 89 | 1.94 |
| 18 | 1880 | 2000 | 760 | 805 | 1855 | 18 | 105 | 2.34 |
* Samtliga huvar kan fås med valfri gallerhöjd.
Standardfärger
Svart
RAL 9005
Svartgrå
RAL 7021
Mörkgrå
RAL 7011
Mörkgrå
RAL 7024
Zinkgrå
RAL 7040
Stengrå
RAL 7030
Ljusgrå
RAL 7035
Ljusgrå
RAL 7044
Ljusgrå
RAL 7047
Krämvit
RAL 9001
Vit
RAL 9016
Kritvit
RAL 9010
Tegelröd
RAL 8004
Mörkröd
RAL 3009
Brun
RAL 8017
Beige
RAL 1015
Senapsgul
RAL 1002
Ärggrön
RAL 6021
Metallicfärger
Silver Metallic
RAL 9006
Antracit Metallic
RAL 9007
OBS! Av trycktekniska skäl kan exakt kulöröverensstämmelse med RAL-färgskalan inte garanteras.
Standardfärger
Vårt standardsortiment av färger är speciellt utvecklade för att både skydda och dekorera exteriöra komponenter. Färgerna har bra utomhusbeständighet i såväl glans som kulör.
- Färgtyp: Polyesterpulver för pulverlackering.
- Glans: 60–80
Specialfärger och lackeringsalternativ
Utöver vår standardpalett erbjuder vi även följande lackalternativ:
- Mattsvart
- Specialkulörer
Om du inte hittar den färg du söker i vårt standardsortiment, ber vi dig vänligen att kontakta oss.
Pulverlack
Alla våra produkter kan behandlas med pulverlack. Pulverlackering passar en rad olika material och typer av gods. Beroende på förbehandling kan lackeringen anpassas för såväl enkla inomhusmiljöer som utomhusmiljöer med höga krav på korrosionsskydd. Om du önskar att anpassa produkterna till en specifik färg eller nyans kan vi utföra pulverlackeringen enligt dina önskemål.
Observera! Pulverlackering påverkar produktens korrosionsskydd och innebär att korrosivitetsklassen klassas enligt C3.
